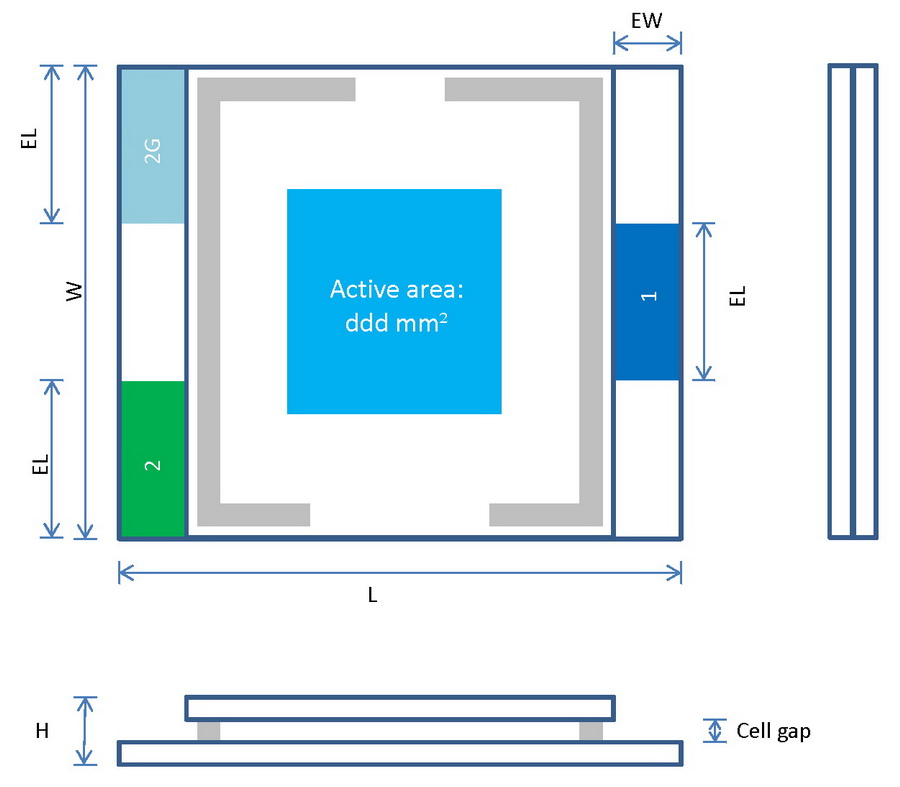

L=25 ?mm，W=19 mm，EW=3 mm，EL=7mm，

H=2.2 ?mm 或 1.4 mm

?

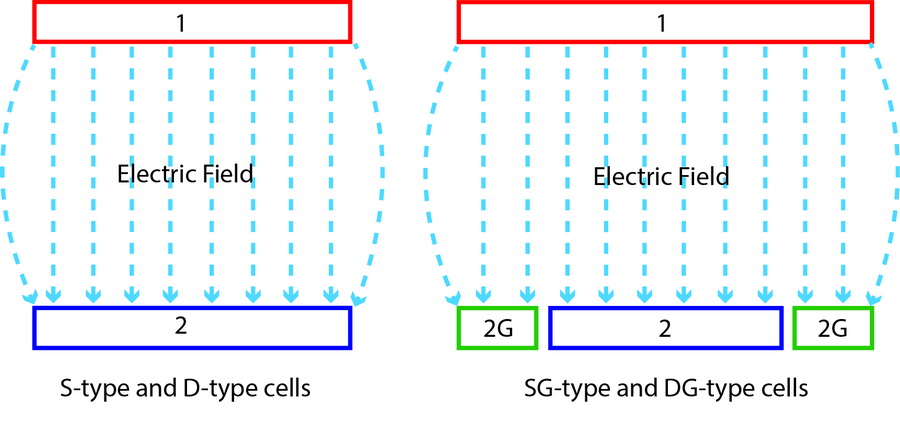

傳統的S型液晶盒與D型液晶盒有兩個電極。電極1接驅動電壓，電極1則接另一極。

SG型和DG型的液晶盒在電極2週邊增加了一圈保護電極，接和電極2相同的電位。這樣能讓測量區域的電場更均勻，同時也降低了寄生電容。

?

型號格式：

SG ?aaa A ?dddu ?G φφφ

(1)??? (2)???? (3)???? (4)???? (5)???? (6)

(1)液晶盒類型

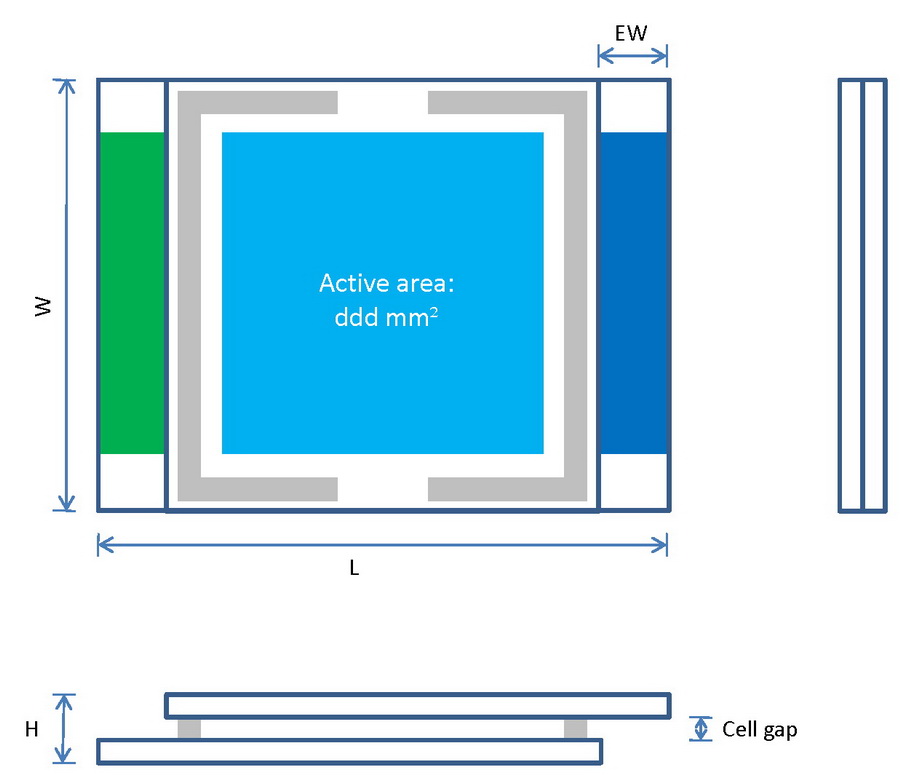

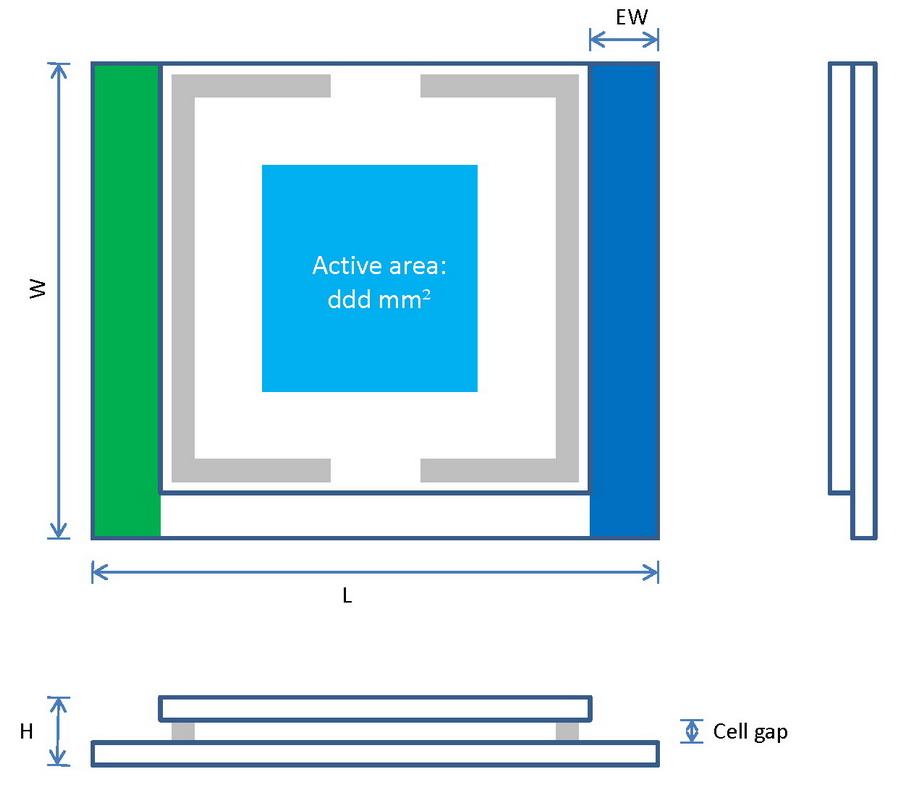

? ?S：底部基板比頂部寬，ITO電極位於底部基板突出兩側，其中一個電極通到頂部基板。D：上下基板大小相同，錯位佈局，ITO電極位於各自的突出部位上。SG和DG: ?三電極液晶盒，在S型和D型基礎上，增加了保護電極設計。

(2)有效ITO面積（mm2）

? ?現有aaa=100 ?(10x10 mm) 和 025 (5x5 mm) 的S型液晶盒，以及aaa = 256 (16x16 mm)和400 (20x20 mm)的D型液晶盒

(3)玻璃材質

? ?A：鈉鈣玻璃; T：BK7玻璃 (TFT等級); Q：石英玻璃。

(4)平均盒隙

? ?dddu 表示液晶盒間隙為 dd.d ?μm。Instec提供間隙範圍為3.3 ?μm ~22 μm的液晶盒。

(5)配向膜

? ?G：水準溝槽的配向膜，用於正性向列液晶或鐵電液晶，溝槽相對於基板平面成1°~ 3°預傾角。T：垂直溝槽的配向膜，用於負性向列液晶，溝槽有相對於基板法線成1°~ 3°預傾角。

(6)摩擦方向

? ?φφφ ：上下基板摩擦方向的夾角，000表示平行摩擦，180表示反平行摩擦，090表示扭曲摩擦，如果寫的是NOPI，則表示液晶盒沒有配向?qū)印?/span>
